Jak Odczytywać Wykresy z Hamowni i Co To Zmienia w Twoim Samochodzie

Co dokładnie przedstawia wykres z hamowni i jakie zmiany chip tuning może wprowadzić w Twoim samochodzie? Dla większości osób, które nie są specjalistami technicznymi, wykresy dynamometryczne mogą wydawać się skomplikowane. Ten poradnik krok po kroku wyjaśni, jak je zrozumieć i jakie korzyści może przynieść tuning Twojego pojazdu.

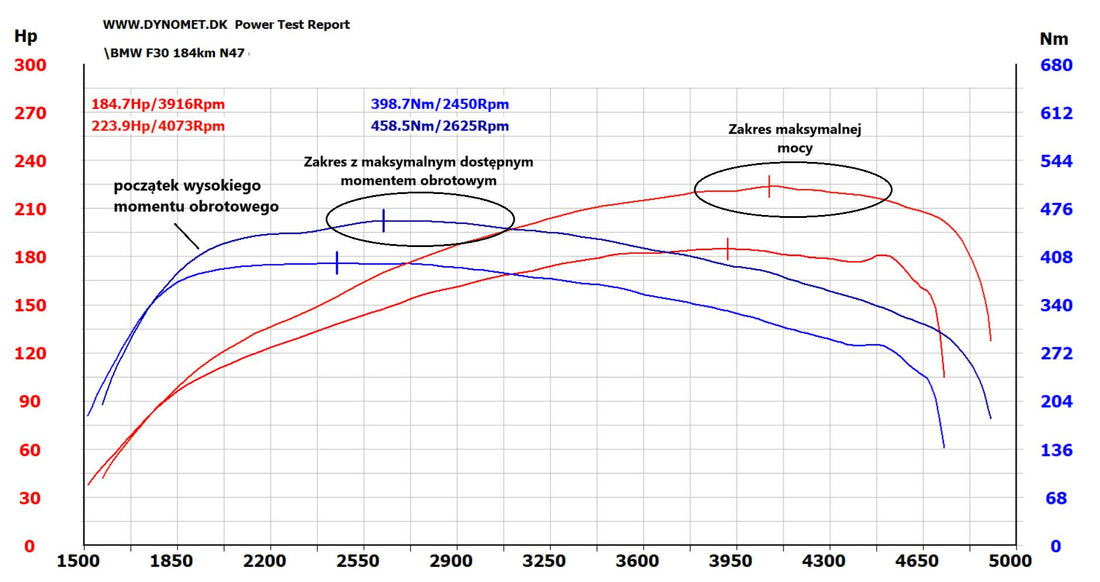

Kluczowe Elementy Wykresów z Hamowni

1. Moc samochodu (KM)

Moc mierzona w koniach mechanicznych (KM) pokazuje realną ilość energii przenoszonej na koła Twojego samochodu. Na wykresie znajdziesz ją na pionowej osi po lewej stronie. Większość hamowni ilustruje moc linią w czerwonym kolorze. Wartość ta pokazuje, jak efektywnie Twój pojazd wykorzystuje moc silnika w zależności od prędkości obrotowej.

2. Moment Obrotowy  (Nm)

Moment obrotowy, mierzony w niutonometrach (Nm), określa siłę generowaną przez układ napędowy. Jest on widoczny na pionowej osi po prawej stronie wykresu. Zazwyczaj przedstawiany jako linia w kolorze niebieskim. Moment obrotowy jest szczególnie istotny przy przyspieszaniu oraz jeździe z większym obciążeniem (holowanie pojazdu, jazda pod górę).

3. Obroty Silnika (RPM)

Na dolnej, poziomej osi wykresu znajdują się obroty silnika, mierzone w RPM (obr/min). Obrazują one, jak moc i moment obrotowy zmieniają się w zależności od prędkości obrotowej silnika. Jak to rozumieć? Dla przykładu silnik benzynowy generujący 215KM przy 5850 obrotach na minutę, przy 3000 obrotach na minutę generuje 143KM. Mimo to określamy samochód jako 215 konny, ponieważ wiemy, że im większą moc maksymalną generuje, tym mocniejszy będzie również w dolnym zakresie obrotów.

Kolory i Linie na Wykresie

Czyli mamy już dwie linie – moc i moment obrotowy. Skąd pojawią się kolejne dwie?

Jak Odczytywać Kluczowe Dane?

Na górze wykresu znajdziesz maksymalne wartości mocy i momentu obrotowego zarówno przed, jak i po tuningu wypisane jako liczby – to ułatwienie by nie skupiać się na Osi X i Y. Kluczowe jest porównanie tych wartości, aby zobaczyć, jakie zyski udało się osiągnąć.

Dlaczego Wykresy Są Ważne?

1. Porównanie Przed i Po Tuningu

Wykresy dynamometryczne wizualizują różnice w osiągach samochodu przed i po modyfikacjach. Dzięki nim możesz zobaczyć, jakie korzyści przyniosły zmiany – zarówno w zakresie mocy, jak i momentu obrotowego. Dodatkowo mając tą wiedzę możesz użytkować samochód bardziej świadomie. – Dla przykładu, wiele samochodów w wysokiej partii obrotów

przekracza punkt w którym zyskuje na mocy, a zaczyna tracić. Kiedy wiesz, gdzie u Ciebie zaczyna się ten moment, zmienisz bieg. Wstaw wykres z przykładem

Podsumowanie

Wykresy z hamowni to coś więcej niż liczby i linie – to wizualizacja korzyści, jakie tuning wnosi do Twojego samochodu.

-Wzrost mocy pozwala na płynniejsze przyspieszenie.

-Większy moment obrotowy zapewnia dynamikę jazdy.

-Hamownia pozwala zweryfikować, czy zmiany przyniosły oczekiwane rezultaty.
